Сообщений в теме: 1961

[corsair]

прицел с автоматической корректировкой точки прицеливания, уже не фантастика... Как Вам снайпера? =)

http://www.youtube.com/watch?feature=player_embedded&v=LvbyAcYjzlc#!

Революционная технология, разработанная TrackingPoint, Inc, напоминает систему захвата цели, используемую на истребителях. 50-кратный оптический зум позволяет получить изображение цели и её окрестностей. Затем стрелок нажимает на спусковой крючок и выделяет цель, находящуюся строго на оптической оси прицела (система отмечает её красной точкой). Если бы выстрел был произведен в этот момент - пуля прошла бы мимо, поскольку не были бы учтены ни сила тяжести, ни сопротивление атмосферы, ни боковой ветер, ни прочие факторы, из-за влияния которых пули не движутся прямолинейно.

Но компьютер берет на себя расчет необходимой траектории и смещает точку прицеливания в зависимости от условий, в которых нужно поразить цель. Теперь снайперу достаточно повторно нажать на спусковой крючок и «ловить» в прицел обозначенную системой новую точку. Пока винтовка не будет нацелена с достаточной точностью, выстрела не последует. Большинство попаданий в мишень с расстояния 1000 ярдов (914 м) укладывается в ширину одной ладони.

TrackingPoint обещает продемонстрировать компьютеризированный прицел на выставке CES 2013 в Лас-Вегасе (в январе 2013 года). Помимо версии XS1, которая достаточно громоздка, будут представлены две более компактных модификации: XS2 и XS3

Да забыл добавить... в связи с отменой Джексона-Веника подобные технологии появятся и у нас... надеюсь... =)

 bmp_1_1354792292_full.jpg   47.6К   11 Количество загрузок: Примерный вид нового "Бредлика", нарою подробности выложу,пока известно что масса под 60 тонн(нифига себе), мощная защита , "электро" броня (наша разработка между прочим и старая), Гибридная силовая установка.

Сообщение отредактировал corsair: 19 December 2012 - 13:29

[Prizrak]

Случайно набрел пока лазил по интернету. Мне понравилось)

Крупнокалиберная снайперская винтовка ОСВ-96

Скрытый текст

Калибр, мм 12.7x108
Длина в боевом положении, мм 1746
Длина в походном положении, мм 1154
Длина ствола, мм 1000
Вес без патронов, кг 12.9
Емкость магазина, кол. патронов 5
Прицельная дальность стрельбы, м 1800
Механизм: газоотводный полуавтомат, запирание поворотом затвора

В 1994 г. в КБ Приборостроения (г. Тула) была создана 12,7-мм самозарядная винтовка В-94. После доработок снайперская винтовка В-94 была принята на вооружение под обозначением ОСВ-96.
Крупнокалиберная снайперская винтовка ОСВ-96 предназначена для решения общетактических снайперских задач (поражение живой силы, защищенной средствами индивидуальной бронезащиты, легкобронированной техники, оборона побережий от малых судов, подрыв морских мин), как антиснайперское (поражение снайперов противника) или диверсионное средство (выведение из строя РЛС, ракетных и артиллерийских установок, авиационной техники на стоянках).Винтовка ОСВ-96 - самозарядная.
Механизм - газоотводный, запирание осуществляется поворотом затвора непосредственно за ствол, что позволяет разгрузить ствольную коробку и сделать ее складывающейся вокруг переднего торца, сразу за местом крепления ствола.Складывание необходимо, так как в боеготовом виде винтовка имеет очень большую длину и неудобна в хранении и транспортировке.Снижение отдачи при стрельбе достигнуто за счет установки эффективного дульного тормоза и амортизирующего затыльника приклада.
Ствол винтовки оснащен длинным дульным тормозом - пламегасителем.
Сошки установлены на специальной консоли, закрепленной в передней (складывающейся вместе со стволом) части ствольной коробки.
Приклад имеет резиновую амортизирующую подушку.
Винтовка не предназначена для стрельбы с рук и не имеет цевья.Винтовка комплектуется прицелами ПОС 12х50 или ПКН-05. При этом ОСВ-96 может комплектоваться различными оптическими и ночными прицелами.
Стрельба ночью на дальности до 600 м ведется с электронно-оптическим прицелом.Магазин на пять патронов и автоматическое перезаряжание позволяют, при необходимости, вести огонь в высоком темпе.
Снайперская винтовка ОСВ-96 в основ¬ном используется Внутренними войсками МВД и ФСБ.Кроме того винтовка предлагается всем заинтересованным отечественным и иностранным покупателям - различным государственным силовым структурам.
http://rutube.ru/vid...1a0190d8e92fe/#

Мой первый пост в этой теме)

Скрытый текст

ну то есть первый котором я что то написал по теме а не критику

[corsair]

Почему-то спойлер не открывается... =(

[xAdmin]

Проверьте ещё раз, должны открываться...

[ScorpionS]

ПАК-ФА Т-50

Скрытый текст

http://youtu.be/3WpwpX5f_g0

Сообщение отредактировал ScorpionS: 21 December 2012 - 21:38

[GusarRomik]

Скрытый текст

Боевая машина поддержки танков «Терминатор»http://youtu.be/Sp1mWrh8n_Y


• Боевая машина поддержки танков (неофициальное название «Терминатор», индекс ГАБТУ — «Объект 199») — боевая машина, предназначенная для действия в составе танковых формирований с целью поражения танкоопасных средств противника.
• Созданию БМПТ предшествовала разработка специализированных боевых машин — «танков для пограничных войск». Проектирование машины велось в ФГУП «Уральское КБ транспортного машиностроения» (Россия, г. Нижний Тагил) с 1998 по 2000 годы с комплексом управляемого вооружения с ракетой «Корнет», а с декабря 2000 года — с комплексом управляемого вооружения с ракетой «Атака».
• Разработка БМПТ закончилась в конце 2006 года. Несмотря на официальные заявления, что до 2010 года будет создана одна рота сухопутных войск, полностью оснащённая новыми машинами, в 2009 году принятие БМПТ на вооружение Вооружённых сил России не состоялось, серийное производство не начато. В начале 2010 года было официально объявлено об отказе от закупок новых БМПТ и от конверсии устаревших танков по этому проекту.
• Грязи и луж танки не боятся сами по себе. А вот чтобы они не боялись ещё и снайпера с гранатометом, засевшего на дереве, придумана эта машина поддержки танков. Хотя честнее было бы называть «Терминатор» всё же машиной смерти.
• Начать разработку БМПТ военных заставили изменившиеся условия ведения боя. Раньше мы наивно готовились к некоему глобальному противостоянию танковых армад, но теперь жизнь заставляет воевать с партизанами или боевиками. Мы очень хорошо помним, какие потери танков и БМП понесли российские войска при штурме Грозного в 1995 году. Когда любое здание служит идеальным укрытием для гранатометчика, танку долго не протянуть. Значит, надо в помощь ему дать нечто такое, которое бы быстро и часто решетило бы стены домов, превращая в фарш спрятавшихся за ними врагов.
• Хорошо бы при этом ещё прикрыть это самое «нечто» надёжной броней. Исходя из таких соображений, конструкторы и создали «Терминатор» на базе знаменитого танка Т-90, снабдив её многотопливным двигателем на тысячу «лошадок». Убежать от «Терминатора» невозможно даже по колдобинам: несущаяся со скоростью 60 км/ч машина перепрыгивает трёхметровые рвы и легко переползает через полутораметровые стены!
• БМПТ призвана заменить на поле боя мотострелковый десант, который обеспечивает защиту танков от поражения противотанковыми средствами противника. БМПТ «Терминатор» разработана на «Уралвангонзаводе» на базе танка Т-90. БМПТ предназначена для эффективного подавления живой силы противника, оснащённой гранатомётами, противотанковыми комплексами, стрелковым оружием; есть также возможность поражать танки, БМП, ДОТ, ДЗОТ и другие высокозащищенные цели сверхзвуковыми управляемыми по лазерному лучу противотанковыми ракетами «Атака» из состава КУВ «Атака-Т», а также уничтожать вертолёты и низколетящие самолёты.
• Ракета «Атака» в трубе—контейнере, установленная на пусковой установке, обеспечивает возможность БМПТ выполнять стрельбу ракетами после преодоления по дну водной преграды глубиной до 5 м.
• В состав экипажа БМПТ входят 5 человек — командир, наводчик, механик-водитель и два оператора курсовых гранатомётных установок.
Боевая масса — 47 т;
Двигатель — многотопливный дизель с турбонаддувом мощностью 1000 л.с.;
Cкорость, max — 65 км/ч;
Запас хода — 550 км.
• Базовое вооружение состоит из:
— двух 30-мм автоматических пушек 2А42 (900 выстрелов);
— 7,62 мм пулемёта ПКТМ (2000 выстрелов);
— ПТУР типа «Атака» или «Корнет» (четыре УР на ПУ башни);
— двух гранатомётов АГС-17 (300 выстрелов в единой ленте на каждый) в надгусеничных нишах.
• Мощность вооружения «Терминатора» сокрушительна: тут тебе и пушки, и четыре пусковые установки для противотанковых ракет, и пулемёт, и автоматические гранатометы. БМПТ за минуту может выстреливать:
— девятьсот 30-миллиметровых снарядов,
— шестьсот 30-миллиметровых гранат,
— две тысячи 7,62-миллиметровых пуль.
• Боезапаса БМПТ достаточно, чтобы выжечь всё живое на площади в 3 кв. км. Надо ли говорить, что ракеты БМПТ пробивают броню любых танков и бетонные бункеры на расстоянии до 5 км, а также могут сбить вертолёт и даже низко летящий самолет противника. Ну а гранатометы АГ-17Д с навесной траекторией полёта гранаты обеспечивают уничтожение целей в окопах в зоне до 1 км.
• БМПТ «Терминатор» обладает современной развитой автоматической системой управления огнем (СУО) «Рамка». Прицел наводчика включает в себя:
— тепловизионный канал,
— оптический канал,
— наземную аппаратуру управления лазерно-лучевого канала наведения ПТУР,
— лазерный дальномер.
• Панорамный прицел командира имеет сектор обзора 360°. Панорамный прицел обладает оптическим, низкоуровневым телевизионным и лазерным дальномерным каналами. При необходимости командир может вывести изображение тепловизионного прицела наводчика на своё видеоустройство.
• Автоматизированная СУО обладает цифро­вым баллистическим вычислителем, комплектом автоматических датчиков условий стрельбы и автоматом сопро­вождения цели, что значительно упрощает и повышает эффективность применения управляемого вооружения.
• Управление комплексом вооружения дублировано — командир обладает возможностью вести эффективный огонь из всего комплекса вооружения, размещённого в башне. Рабочие места операторов автоматических гранатомётов оснащены стабилизированными прицелами «Агат-МП» (день/ночь). Комплекс вооружения БМПТ создаёт огонь высокой плотности и способен атаковать до четырёх целей одновременно.
• Бронезащита — стальная катаная и литая и многослойная комбинированная, противоснарядная, с динамической защитой. Лоб корпуса БМПТ имеет защиту, равную основному танку Т-90, однако в отличие от Т-90, который обеспечивает защиту от противотанковых средств в пределах курсового угла ±35°, БМПТ обеспечивает надежную защиту от пехотных противотанковых средств ближнего боя в пределах 360°.
• Причём при применении дополнительных тканевых экранов с элементами динамической защиты, устанавливаемых в условиях массового применения противотанковых средств ближнего боя, обеспечивается максимальная защита даже при обстреле по нормали. Блок вооружения установлен на опоре на кормовой части башни. Весь боекомплект вынесе­н за пределы забронированного объёма.
• Одна БМПТ «Терминатор» по своей огневой мощи превосходит два мотострелковых взвода — 6 БМП и около 40 человек личного состава. По расчётам специалистов, такая машина должна быть одна на три танка (взвод).
• «Терминатор» имеет световую индикацию направления и звуковую сигнализацию об облучении БМПТ лазерными средствами и автоматическое противодействие этому. Машина оборудована фильтро-вентиляционной установкой (ФВУ), которая нагнетает очищенный забортный воздух в машину. За счёт избыточного давления внутрь не попадают отравляющие вещества, радиоактивная пыль и т. п., даже если машина не герметична. Имеется система электромагнитной защиты, обеспечивающая нейтрализацию (преждевременный подрыв) противотанковых мин или фугасов с радио- и магнитометрическими взрывателями.
• Кстати, будучи совершенно новым типом вооружения, БМПТ «Терминатор» не подпадает под сокращения по ДОВСЕ (договор об обычных вооруженных силах в Европе). Такого класса техники просто ещё не существовало в момент составления договора, ведь «Терминатор» – и не танк, и не бронированное транспортное средство. А значит, никто нам не запретит запасти их побольше.

Ещё немного о "Терминаторе":

Сообщение отредактировал GusarRomik: 27 December 2012 - 21:07

[ScorpionS]

Меркава Mk.1-Mk.4
История

Скрытый текст

«Меркава́» (ивр. מרכבה‎, колесница) — серия основных боевых танков, разработанных и произведённых в Израиле. Первый танк серии был произведён в 1979 году. На экспорт не поставлялся, и состоит исключительно на вооружении Армии обороны Израиля.

История создания и развития

«Меркава Mk.1»

Программа разработки танка «Меркава» была утверждена в августе 1970 года, вскоре после отказа Великобритании продать Израилю танки «Чифтен». Работы по проектированию возглавил генерал-майор Исраэль Таль, что необычно для мировой практики танкостроения. Таль был не инженером, а боевым офицером, участником всех арабо-израильских войн. Во время Шестидневной войны он командовал одной из трёх бронетанковых колонн, сокрушивших египтян на Синае, а в конце 1960-х годов занял пост командующего бронетанковыми войсками Армии обороны Израиля (АОИ).

Стальной макет танка был изготовлен уже в апреле 1971 года, в течение 1972-го отрабатывалась концепция переднего размещения моторно-трансмиссионного отделения (МТО) на переделанном танке «Центурион». В декабре 1974-го были построены два первых опытных образца. Первые 4 серийных танка были переданы АОИ в апреле 1979-го, а в октябре того же года «Меркава Mk.1» был официально принят на вооружение.

Серийное производство «Меркава Mk.1» началось в середине 1979 года. Всего было произведено около 250 танков этой модели. Все танки «Меркава Mk.1» были частично модернизированы до уровня Mk.2 («Меркава Mk.1B»).

Краткое описание конструкции

Характерной особенностью танка является компоновка с расположением моторно-трансмиссионного отделения в передней части корпуса. Такое конструктивное решение обеспечивает дополнительную защиту экипажа. Кроме того, высвобождается значительный заброневой объём кормовой части корпуса машины. Уникальной особенностью танков «Меркава» является наличие в корме отсека, используемого для перевозки десанта или раненых (также в отсеке могут размещаться дополнительные боеприпасы). Эта особенность превращает «Меркаву», по сути, в универсальную боевую машину, способную выполнять, в зависимости от боевой обстановки, тактическую роль и танка, и БТР, и БМП. Отсек имеет броневую дверь в корме, позволяющую экипажу в критических ситуациях покидать танк сзади.

Вооружение

На «Меркаве» установлена американская 105-мм нарезная пушка M68 (лицензионный вариант английской L7). Все орудия для «Меркавы» изготовлены на предприятиях «Israel Military Industries» («Израильская военная промышленность»). Углы наведения орудия в вертикальной плоскости от −8,5 до +20°. На стволе монтируется термоизоляционный кожух, чтобы избежать перегрева ствола и этим сохранить точность попадания в жаркие дни. Маска пушки, как и на танке «Чифтен», отсутствует. Боекомплект танка составляет 62 выстрела, однако при необходимости (в перегруз) его можно увеличить до 86 выстрелов. В боекомплект входят выстрелы с пятью типами снарядов — оперённым бронебойным подкалиберным, кумулятивным, бронебойно-фугасным, дымовым и снарядом с готовыми поражающими элементами. Большая часть боезапаса (48 выстрелов) расположена в кормовой части корпуса танка в контейнерах из стекловолокна с внутренним резиновым теплоизоляционным покрытием, по четыре снаряда в каждом.

Пушка стабилизирована в двух плоскостях. Приводы разворота башни и наведения орудия в вертикальной плоскости электрогидравлические. Гидроаккумулятор и гидравлический силовой блок размещаются в кормовой нише башни и отделены от боевого отделения бронеперегородкой.

Вспомогательное вооружение включает спаренный с пушкой 7,62-мм пулемёт MAG, выпускаемый в Израиле по бельгийской лицензии. Пулемёт установлен слева от пушки. Ещё два таких же пулемёта смонтированы на кронштейнах рядом с люками командира и заряжающего. Общий боекомплект к пулемётам составляет 10 000 патронов. Над стволом пушки предусмотрена установка дистанционно управляемого пулемёта калибра 12,7 мм; прицеливание крупнокалиберного пулемёта осуществляется с помощью основного прицела наводчика. 60-мм миномёт установлен на левой стороне крыши башни; стрельбу из него ведёт заряжающий из открытого люка. Боекомплект — 30 осколочно-фугасных, дымовых и осветительных мин.

«Меркава Mk.2»

В ходе Ливанской войны 1982 года были выявлены некоторые недостатки танка «Меркава Mk.1»:

• танковые фильтры забивались песком и танки ломались.
• танк был очень неустойчив к климату и мотор часто перегревался.

  С учётом опыта, полученного в ходе войны в Ливане, израильская промышленность в 1983 году перешла к выпуску модернизированного танка «Меркава Mk.2», который отличается от предшествующей базовой модели усиленной броневой защитой, повышенной проходимостью и увеличенной огневой мощью.

  Бронирование башни усилено путём установки накладных экранов с комбинированной бронёй. Стальные бортовые экраны также были заменены экранами с применением брони нового типа. Экраны подвешены на стальных листовых рессорах с целью уменьшения вероятности их потери при движении по сильно пересечённой местности. В нижней части кормы башни по её периметру подвешены металлические цепи с шариками. Они служат своего рода противокумулятивными экранами, предназначенными для уменьшения поражающего действия кумулятивных снарядов и ПТУР, так как боевые части последних срабатывают до встречи с основной бронёй танка. На корму корпуса навешены корзины для имущества, также служащие противокумулятивными экранами. Миномёт перенесён с крыши вовнутрь башни. Теперь стрельба и заряжание осуществляется изнутри танка.
  Модифицирована система управления огнём за счёт установки более совершенного баллистического вычислителя и нового лазерного дальномера. СУО была разработана израильской фирмой Элбит и получила название «Матадор-2». С октября 1984 года в состав СУО включён тепловизор («Меркава Mk.2B»).

  Полуавтоматическая трансмиссия «Аллисон» CD850-6BX заменена на более надёжную автоматическую трансмиссию израильской фирмы «Ашот». Ёмкость топливных баков увеличена на 25 %. Модернизация ходовой части заключалась в установке на два передних узла подвески гидравлических упоров.
  Производство танков «Меркава Mk.2» началось в сентябре 1983 года. Общее количество построенных Mk.2/2B оценивается в 550—600. В настоящее время танками «Меркава Mk.2» вооружена 7-я регулярная бригада АОИ.

  «Меркава Mk.3»






  Защищённость танка повышена за счёт применения модульной броневой защиты корпуса и башни. Более половины их передних и боковых поверхностей защищены модулями так называемой «специальной брони», которые крепятся к основной конструкции корпуса и башни болтами. Израильские специалисты не объясняют, что представляет собой данная броня. Касаясь, в частности, башни, они сообщают лишь то, что закреплённые на ней болтами модули — это коробки из стальной брони, внутри которых содержатся пакеты «специальной брони». Западные эксперты считают, что «специальная броня» модулей является, видимо, многослойной, пассивного типа.
  Защищённость со стороны кормы увеличена путём установки в кормовом бронелисте бронированных топливных баков вместо отсеков фильтровентиляционной установки и аккумуляторных батарей. Трубопроводы горючего от дополнительных баков проведены в межброневом пространстве надгусеничных спонсонов. ФВУ перенесена в кормовую нишу башни, а аккумуляторные батареи устанавливаются в надгусеничных нишах-спонсонах. Также с целью повышения живучести танка гидравлические приводы поворота башни и наведения орудия в вертикальной плоскости были заменены электрическими.

  Другим фактором, повышающим выживаемость танка «Меркава Mk.3» на поле боя, явилось применение системы обнаружения лазерного излучения LWS-2. Два широкоугольных датчика системы монтируются по бортам в кормовой части башни, один — над стволом орудия. Три датчика дают суммарный круговой охват, информация об азимуте источника облучения выводится на небольшой дисплей, установленный рядом с рабочим местом командира. Это даёт экипажу танка время на принятие решения об использовании средств маскировки или противодействия при помощи штатного вооружения.
  Установка 120-мм гладкоствольной пушки MG251 производства «Israel Military Industries» резко усилила огневую мощь танка. Конструкция пушки во многом аналогична германскому 120-мм танковому орудию Rh-120 и американскому M256, однако система отката ствола после выстрела израильской пушки более компактная. Отличаются также теплоизоляционный кожух ствола и эжектор.

  Стандартный боезапас к орудию по сравнению с танками Mk.1 и Mk.2 уменьшен до 46 выстрелов. Выстрелы хранятся в индивидуальных контейнерах, конструкция которых аналогична четырёхснарядным контейнерам, применявшимся на танках предыдущих модификаций. Пять готовых к выстрелу снарядов из 46 находятся в специальном магазине барабанного типа, установленном на вращающемся полике башни.
  На танке «Меркава Mk.3» применена новая система управления огнём «Матадор-3», созданная израильской фирмой «Эльбит», В неё входят стабилизированный комбинированный (дневной и ночной) прицел наводчика со встроенным лазерным дальномером, электронный баллистический вычислитель и датчики условий стрельбы. Прицел командира имеет отводы дневной и ночной оптических ветвей от прицела наводчика. Командир также пользуется широкоугольным поворотным перископом наблюдения. Он может давать наводчику целеуказания, а при необходимости вести огонь из пушки. Система управления огнём сопряжена с двухплоскостным стабилизатором орудия. Отмечается, что наличие этих средств позволяет вести эффективный прицельный огонь с ходу.

  В МТО установлен форсированный до 1200 л. с. дизель воздушного охлаждения AVDS-1790-9AR. Увеличение мощности достигнуто в основном за счёт использования турбонагнетателя новой конструкции и усовершенствованной системы охлаждения. В едином блоке с дизелем смонтирована трансмиссия израильской фирмы «Ашот», аналогичная устанавливаемой на «Меркава Mk.2».

  Пружинная подвеска «Меркавы Mk.3» была значительно улучшена. Качающаяся часть всех балансиров направлена в сторону кормы, что уменьшает жёсткость встречи катков с неровностями. На четырёх опорных катках с каждого борта установлены мощные гидравлические амортизаторы роторного типа, а на передних и задних катках — гидравлические упоры. Динамический ход опорных катков увеличен до 300 мм, полный — 604 мм, что сравнимо с показателями гидропневматических подвесок. Траки гусениц цельнометаллические, с открытым шарниром. Как считают израильские специалисты, танк «Меркава Mk.3» обладает хорошей подвижностью, в том числе в условиях горно-пустынной местности.

  Серийное производство «Меркава Mk.3» началось в апреле 1990 года. С лета 1990 года, в связи с вторжением Ирака в Кувейт, сборка новых танков на некоторое время была свёрнута, а все силы брошены на ремонт имеющейся техники. Серийное производство возобновилось в начале 1991 года.

  В 1994 году производство сменилось на модель «Меркава Mk.3B». Основное отличие — усовершенствованное бронирование башни. Также была изменена форма люка заряжающего и изменена установка внутреннего миномёта. Несколько позже был интегрирован кондиционер в систему ФВУ.

  В 1996 году началось производство следующей модификации — «Меркава Mk.3B Baz». Основное отличие от Mk.3B — новая СУО «Баз» (коммерческое название — «Knight Mk.3»). Среди прочего, «Баз» способна сопровождать выбранную движущуюся цель в автоматическом режиме (automatic target tracker), что резко повышает вероятность поражения цели и позволяет танку довольно эффективно бороться даже с низколетящими вертолётами, используя обычные снаряды. Кроме этого, в СУО включён независимый панорамный прицел командира.

  В 1999 году началось производство последней модификации Mk.3 — «Меркава Mk.3B Baz dor Dalet» или сокращённо «Меркава Mk.3D». Главное отличие — модули брони новой конфигурации, т. н. 4-го поколения, обеспечивающие значительно лучшую круговую защиту башни. Также были применены новые цельнометаллические (вместо обрезиненных) опорные катки.

  Всего за 10 лет (1990—2000 гг., с учётом прекращения производства в 1990/1991 гг.) построено 480—680 танков «Меркава Mk.3», то есть темп производства составил около 50 танков в год (при возможности строить не менее 120 машин в год). Танками «Меркава Mk.3» вооружена 188-я регулярная бригада.

  «Меркава Mk.4»






  В отличие от предыдущих моделей, оснащавшихся различными модификациями дизеля «Teledyne Continental Motors» (англ.)русск. AVDS-1790 с воздушным охлаждением, на «Меркава Mk.4» установлен дизель GD883 американской фирмы «General Dynamics» (лицензионное производство немецкого дизеля MTU883) с водяным охлаждением мощностью 1500 л. с. Двигатель выполнен в едином блоке с 5-скоростной автоматической трансмиссией Renk RK 325.

  Значительно изменилась конфигурация броневых модулей башни, орудие оснащено маской. Также значительно усилено бронирование крыши: габарит бронирования возрос и покрывает всю крышу, а не только переднюю часть, как на моделях Mk.3B и Mk.3D. В результате этих мер заряжающий был лишён люка, а массивный люк командира открывается только с помощью специального механизма. Убраны решётки забора воздуха на нишах (осталась только решётка выхлопа с правой стороны). Модернизации подверглись миномёт и ходовая часть.

  Верхняя лобовая деталь теперь лишена выпуклости, что улучшило обзор механика-водителя, кроме того, водитель получил видеокамеру заднего обзора. Прицел наводчика перенесён на крышу. Танк оснащён новым панорамным прицелом командира с независимым тепловизором и боевой информационной системой «Цаяд» («Охотник»).
  На танке установлено новое орудие MG253, рассчитанное на повышенное давление пороховых газов. В нише башни за броневой перегородкой установили электрический барабанный механизм на 10 снарядов, подающий снаряды заряжающему (остальные 36 снарядов размещены, как и прежде, в огнеупорных контейнерах в кормовой части корпуса).

  «Меркава Mk.4» была принята на вооружение в 2002 году. В 2005 году завершено перевооружение регулярной 401-й бригады на новые танки. К 2013 году планируется перевооружить на «Меркава Mk.4» ещё две бригады: регулярную 7-ю и резервистскую.






  После войны 2006 года было принято решение об оснащении танка комплексом активной защиты (КАЗ) «Трофи» израильского производства, предназначенной для уничтожения угрожающих танку снарядов ПТРК/РПГ. Следует отметить, что танк изначально имел возможность установки активной защиты, но вследствие недостаточного финансирования не оснащался ею. Серийное поизводство танков, оснащенных КАЗ «Трофи», получивших обозначение «Меркава Mk.4M», началось в конце 2008, а весной 2009-го они начали поступать в войска. 1 марта 2011 года система активной защиты была успешно испытана в боевых условиях в районе сектора Газа.

  В июне 2010 года танк был рассекречен и выставлен на 10-й международной выставке вооружений и военной техники сухопутных войск и наземных средств ПВО «Евросатори 2010» в Париже в связи с поиском партнёра на дальнейшую модернизацию. Во время выставки интерес к машине проявила российская делегация во главе с начальником вооружений В. Поповкиным, для которого устроили развернутую презентацию.




  Модернизации

• «Меркава Mk.1B» (1983) — частичная модернизация уже построенных Mk.1 до уровня Mk.2. На корзину на корме башни навешен противокумулятивный экран в виде цепей с шарами; заменены бортовые экраны; СУО «Матадор Mk.1» модернизирована до уровня Mk.2 или Mk.2B. В то же время на башне нет дополнительного бронирования, 60-мм миномёт остался во внешнем исполнении (на правом борту башни), на корме корпуса нет корзин для имущества (выполняют роль противокумулятивных экранов).
• «Меркава Mk.2D» (1999) — модернизация ранее построенных «Меркава Mk.2B»; Дополнительное бронирование корпуса и башни т. н. «бронёй четвёртого поколения» («Меркава Mk.1» имела броню первого поколения, Mk.2 — второго, а Mk.3 — третьего).
• Кроме того, большинство резервистских «Меркава Mk.3» получили дополнительную броню крыши башни. А танки, имеющие возможность установки прицела «Баз», получили также и его.




  Боевое применение

  Ливанская война 1982 года

  «Боевое крещение» танки получили во время Ливанской войны в 1982 году. Всего Израиль в ту войну задействовал около 1000 танков, из них 200 танков «Меркава Mk.1» в 6 батальонах. 2 батальона «Меркава Mk.1» в составе 252-й дивизии воевали на восточном направлении против сирийцев, остальные батальоны в составе 91-й и 36-й дивизии воевали на западном и центральном направлениях против ООП. По мнению зарубежных экспертов, боевые машины показали высокую эффективность, особенно в плане обеспечения защиты экипажей. Существует неоднозначность мнений относительно боёв между «Меркавами» и сирийскими Т-72. Израильские источники сообщают об уничтожении около десятка Т-72[17], в то время как советские и некоторые российские утверждают, что было уничтожено значительное количество «Меркав» без единой потери со стороны Т-72. Существует также версия, что танки этих типов вообще не встречались в бою в ходе этой войны.

  В самом начале 1990-х годов Израиль закупил в Восточной Европе (по разным источникам, в Польше или в Германии — из запасов ГДР) большое количество советского военного снаряжения, среди которого было и 11 танков Т-72. Один из этих танков и сейчас можно увидеть в Музее танковых войск в Латруне. Прочие танки были использованы для испытаний, а также при разработке ИМИ (Israel Military Industries) пакетов модернизации.

  Вторая ливанская война 2006 года

  Танки «Меркава Mk.2», «Меркава Mk.3», «Меркава Mk.4» также участвовали во Второй ливанской войне в 2006 году. Танки использовались главным образом как средство поддержки пехоты и для эвакуации раненых с поля боя. В первый же день боевых действий (12 июля) один танк «Меркава Mk.2» был уничтожен при подрыве на мощном взрывном устройстве на территории Ливана в ходе преследования боевиков Хезболлы, похитивших израильских солдат.

  Наибольшие потери Израиль понёс 12 августа, в ходе наступления 401-й бригады, оснащённой танками «Меркава Mk.4», через речку Салуки в направлении деревни Рандурия. Также в ходе данного манёвра был зарегистрирован первый подтверждённый случай применения ПТРК «Корнет». Из 24 участвовавших в наступлении танков были подбиты противотанковыми ракетами 11, восемь членов экипажей танков погибли.

  Всего в конфликте было задействовано до 400 танков «Меркава» различных моделей. Всего было повреждено 46 танков. В 24 случаях была пробита броня. В 3 из этих случаев сдетонировал боекомплект. Ни один танк не загорелся. Пять танков признано неремонтопригодными: два, подорванных на фугасах и три, поражённых ПТУР (по одному «Меркава-2», «Меркава-3» и «Меркава-4»).




  Машины на базе






  Два опытных образца 155-мм самоходной гаубицы «Sholef» («опытный стрелок») были построены компанией «Солтам» в 1984—1986. 45-тонные бронированные гаубицы имели длинные стволы (52 калибра), дающие дальность стрельбы до 45 км и были способны к прямому огню с хода. Самоходная гаубица не была принята к производству.






  В 2006 году было принято решение о производстве тяжёлого бронетранспортёра «Намер», ранее проходившего испытания в АОИ, на основе Mk.1. Однако решение было пересмотрено и вариант «Намера», поступающий в АОИ, изготавливается заново на аналогичном с Mk.4 шасси. По состоянию на 2011 год, ЦАХАЛ получил 84 бронетранспортёров «Намер», и размещён заказ ещё на 130. Рассматривается возможность вооружения машины модулем с 30-мм орудием вместо модуля «Катланит» (позволяет установку 12,7- или 7,62-мм пулемёта, или 40-мм АГС Mk.19).




  Активная защита "Трофи"

  Система активной танковой защиты "Трофи" или, как ее еще называют, "Ветровка" были представлена публике в 2005 году. Разработанная исключительно для установки на танках «Меркава».







  Предназначена для защиты танков от противотанковых ракет. Система создает над танком защищенную полусферу, отслеживая при помощи радаров потенциальные угрозы и уничтожая выпущенные по машине противотанковые ракеты.
  Схема действия - специальный детектор определяет, откуда ведется огонь, затем бортовой компьютер вычисляет траекторию полета боеприпаса и дает команду устройству, которое уничтожает его на подлете.

  Состоит из РЛС, которая обнаруживают и идентифицируют направленные на танк ПТУР и реактивные гранаты, приводят в действие пусковые установки, выбрасывающие навстречу перехватчики, которые разрушают боеголовку прежде, чем она нанесет удар. РЛС фирмы «Elta» (англ.)русск., связанной с четырьмя антеннами, размещенными на передней и кормовой частях и бортах платформы, и обеспечивающей защиту в секторе 360° , и двух разработанных фирмой Rafael механизмов уничтожения подлетающих средств поражения, размещенных на каждом борту платформы.






  Базовая версия весит около 771 кг и имеет автоматическую систему перезарядки. «Трофи Лайт» (ASPRO-A-L), которой может оснащаться различная бронетанковая техника весом 15-30 т, также имеет автоматическую систему перезарядки, уменьшенную пусковую установку и весит 454 кг. «Трофи Ультра-Лайт» (ASPRO-A-UL), предназначенная для более легких аппаратов, весит только 270 кг, имеет только несколько «противоснарядов» и не оснащена автоматической системой перезарядки.

  Система способна отражать одновременно несколько атак с разных сторон.

  После войны 2006 года было принято решение об оснащении танка «Меркава MK4» системой активной защиты от ПТРК/РПГ «Трофи». Следует отметить, что танк изначально имел возможность установки АЗ, но вследствие недостаточного финансирования не оснащался ею.
  Системы Трофи серийно устанавливается на танках «Меркава MK4». Стоимость одной такой системы составляет $200 тысяч.

  Применение в боевых условиях
• 1 марта 2011 года система «Трофи» прошла первое боевое крещение - палестинские террористы, находившиеся в непосредственной близости к пограничному ограждению с Сектором Газа обстреляли с короткого расстояния из ручного противотанкового гранатомёта танк 9-го батальона 401 бригады, который проводил патрулирование на границе с сектором.
  Система «Трофи» моментально зафиксировала выстрел и выпустила средства нейтрализации, в результате чего ракета взорвалась в воздухе на безопасном расстоянии. Ни танку ни танкистам не был причинён ущерб. Танк выпустил по нападавшим снаряд, при взрыве которого один из них был ранен.
• 20 марта 2011 год система «на подлете» уничтожила ракету, выпущенную по израильскому танку к востоку от Газы.




  Операторы

• Израиль — 422 Merkava 1, 481 Merkava 2, 454 Merkava 3, 213 Merkava 4.




  Тактико-технические характеристики танка «Меркава Mk.4»






• Боевая масса, т: 65
• Компоновочная схема: моторное отделение и отделение управления спереди, боевое отделение в середине, сзади снаряды и топливо
• Экипаж, чел.: 4

  Размеры
• Длина корпуса, мм: 7450
• Длина с пушкой вперёд, мм: 9040
• Ширина корпуса, мм: 3720
• Высота, мм: 2660
• Клиренс, мм: 530 (с дополнительным бронированием днища — 430)

  Бронирование
• Тип брони: стальная литая, разнесённая модульная четвёртого поколения, противоснарядно-противокумулятивная
• Активная защита: да
• Динамическая защита: да

  Вооружение
• Калибр и марка пушки: 120-мм MG253
• Тип пушки: гладкоствольная пушка — пусковая установка ПТУР «Лахат»
• Длина ствола, калибров: 50,92
• Боекомплект пушки: 46 (нормальный) + 14 (в экстренном порядке)
• Прицелы наводчика: дневной/ночной (тепловизионный) с автосопровождением цели, командира панорамный дневной/ночной (тепловизионный) с автосопровождением цели; есть резервные оптические и ИК-прицелы
• Пулемёты: 2 × 7,62-мм FN MAG, на некоторых также 1 × 12,7-мм M2HB
• Другое вооружение: 60-мм миномёт

  Подвижность
• Тип двигателя: V-образный 12-цилиндровый четырёхтактный дизельный водяного охлаждения с турбонаддувом марки Cummins
• Мощность двигателя, л. с.: 1500
• Запас хода по шоссе, км: 500
• Тип подвески: индивидуальная на вертикальных пружинах
• Преодолеваемый подъём, град.: 30°
• Преодолеваемая стенка, м: 1,2
• Преодолеваемый ров, м: 3,0
• Преодолеваемый брод, м: 1,4

Сообщение отредактировал ScorpionS: 27 December 2012 - 21:43

[Prizrak]

ScorpionS честно ответь ты сам прочитал всю статью полностью? Я ее прочел. И скажу читать такие большие статейки не впечатляет. Взял бы разбил ее на четыре части и выкладывал бы по одной части в день) Было бы намного лучше. PS: но все же было интересно читать. До этого как то даже не интересовался Израильским вооружением. Если у кого есть интересные статьи про (оружие, боевую технику и тому подобное) Израиля. Выкладывайте)

[HarryWorner]

Статейка хорошая, но хочется немного подправить наших пользователей. Дорогие пользователи, пожалуйста, выкладывайте ссылки на первоисточник и не забывайте писать автора статьи. Уважайте чужой труд.

[corsair]

Что касаемо "Меркав"... Безусловно отличные технически машинки, мне понравилась инфа о том что испытывают на них систему обзора от третьего лица. Как в игре с видом от 3его. Прикольный такой фактик , наверно Арму претворяют в жизнь ,

Сообщение отредактировал corsair: 30 December 2012 - 08:43

[GusarRomik]

Новый комплекс "Ратник". Превью.

Каким будет универсальный солдат будущего, можно увидеть уже сейчас: в первую очередь это бронированная амуниция, которой не страшны огонь и осколки от фугасов. Всё благодаря специальному волокну. Ещё новейшие системы связи. Современные портативные устройства предусмотрены для каждого бойца. Причём они дешевле западных аналогов. Если полевые испытания признают успешными, то в скором времени элементы экипировки поступят на вооружение в войска, предположительно, уже в 2014 году.

Сообщение отредактировал GusarRomik: 08 January 2013 - 20:53

[ScorpionS]

Как я люблю Военную технику и вооружение. Мне очень понравилось видеео "Универсальный солдат"

[GusarRomik]

Модернизированный танк т-55:


Сирийский танкист рассказывает о Российских танках Т-72 в бою.


Полёт Ту-95МС.
Съемки полета проходили на авиабазе Энгельс в Саратовской области. Воздушные съемки были сделаны из кабины и из хвостовой части самолета Ту-95МС.

Сообщение отредактировал GusarRomik: 09 January 2013 - 21:24

[GusarRomik]

[GusarRomik]

В ролике продемонстрированы выстрелы из танка Т-90А, БТР, 82-мм миномета «Поднос», переносного противотанкового ракетного комплекса «Фагот», а также ночные стрельбы реактивной системы залпового огня «Смерч».

Сообщение отредактировал GusarRomik: 02 February 2013 - 19:27

[ScorpionS]

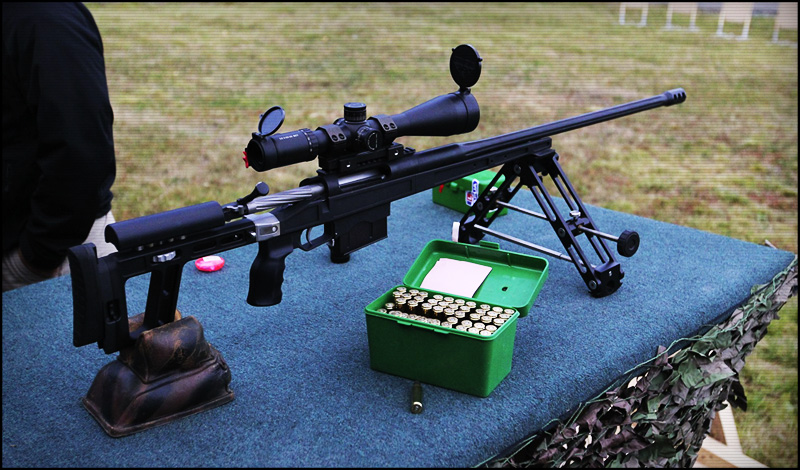

Снайперская винтовка ОРСИС Т-5000 | ORSIST-5000

Скрытый текст

Снайперская винтовка ОРСИС Т-5000 | ORSIS T-500
ORSIS SE Т-5000

ORSIS SE Т-5000
В первой половине 2011 года российская копания промышленная группа «Промтехнологии» открыла в Москве оружейный завод «ОРСИС» (сокращено от «ОРужейные СИСтемы»). Это предприятие в первую очередь было ориентировано на гражданский рынок высокоточного охотничьего и спортивного оружия, однако в линейку продукции включили и специализированные снайперские системы, предназначенные для особо точной стрельбы на средние и большие дальности. Предназначение высокоточных снайперских винтовок – использование как специальными подразделениями правоохранительных органов (ФСБ, ФСО, МВД), так и специально подготовленными армейскими снайперами.

ORSIS SE Т-5000

Все модели винтовок, получившие название ORSIS, были спроектированы в собственном конструкторском бюро компании, с опорой на передовой российский и зарубежный опыт в области создания высокоточных оружейных систем.
В сентябре 2011 года на VIII Международной выставке вооружений «Нижний Тагил – 2011» состоялась презентация новой разработки ОРСИС – снайперской винтовки ORSIS Т-5000 (ОРСИС Т-5000). В дальнейшем винтовка получила обозначение ORSIS SE Т-5000, где «SE» указывает на использование в конструкции оружия материалов из специальных марок нержавеющей стали.
Высокоточная снайперская винтовка ORSIS SE Т-5000 была предложена в двух базовых вариантах – со стандартной затворной группой под патрон .308 Winchester (7.62х51 мм) и с удлиненной затворной группой под патрон .338 Lapua Magnum (8.6х70 мм).
ORSIS SE Т-5000 базируется на оригинальной затворной группе, выполненной из нержавеющей стали в двух базовых типоразмерах («стандартном» под патроны .308 и «длинном» под патроны .338). Затвор продольно скользящий, поворотный, с запиранием на два боевых упора в его передней части.

вид на затвор ORSIS SE Т-5000

Затворная группа, устанавливаемая на винтовки модели ОРСИС Т-5000, имеет запас прочности более 30% по испытательному давлению, что существенно увеличило безопасность эксплуатации оружия. Компоненты затворной группы изготовлены из нержавеющих сталей, подвергнутых термической обработке для получения нужной твердости и высоких прочностных характеристик, с помощью электроэрозионной обработки, позволившей получить идеальную внутреннюю геометрию. Благодаря этому было обеспечено практически идеальное позиционирование затвора на боевых упорах, что сказалось на четкой работе ударника и, в конечном итоге, привело к очень точной и стабильной стрельбе.
В оружие установлен ствол ORSIS SE из нержавеющей стали, полученный методом однопроходного резания (шпалерное строгание). По внутренней геометрии ствол оптимизирован под применение заводских (фабричных) боеприпасов. Все стволы изготовлены с допуском по глубине нарезов в 0,0025 мм. Специально для производства стволов ORSIS SE была изменена технология изготовления крючка шпалера (изготовлено из инструментального твердого сплава), что позволило получить очень высокую чистоту обработки канала ствола. После нанесения нарезов ствол проходил обработку на станке для суперфинишной полировки канала ствола и пульного входа. Данные технические решения позволили добиться высочайшей точности стрельбы.

вид на затвор ORSIS SE Т-5000

Контур ствола – Match. На стволе изготовлены долы для дополнительной жесткости, уменьшения веса и улучшения охлаждения. Дульная часть ствола имеет резьбу для крепления дульного тормоза-компенсатора или иных дульных устройств.
На винтовки модели ОРСИС Т-5000 возможна установка стволов с любыми характеристиками, различной длины и контуров.
Оружие оснащено оригинальным спусковым механизмом, разработанным в собственном конструкторском бюро компании. Несущий корпус спускового механизма изготовлен из упрочненной нержавеющей стали, внутренние детали – из «скальпельной» стали, прошедшей специальную термохимическую обработку, крышка – из титанового сплава. Конструкция механизма изолирована от внешнего воздействия. Крышка крепится четырьмя стандартными винтами, что позволило, в случае необходимости, производить обслуживание, ремонт и замену механизма даже в самых сложных условиях. УСМ имеет простую конструкцию, большой диапазон регулировок по свободному ходу и усилию спуска, возможность установки спускового крючка любой геометрии. Спусковой механизма "Hunter" - имеет свободный ход и усилие от 1000 до 1500 г., а механизм "Varmint" - имеет свободный ход и усилие от 500 до 900 г.

ORSIS SE Т-5000

Трехпозиционный предохранитель выполнен в задней части затвора и при необходимости позволяет производить манипуляции с затвором при включенном предохранителе, либо же полностью блокировать спусковой механизм и затвор.
Питание оружия боеприпасами осуществляется из отъемных коробчатых магазинов емкостью на 5 и 10 патронов.
Так как винтовка ORSIS SE Т-5000 была создана для высокоточной стрельбы на средние и большие дистанции, то открытые прицельные приспособления в базовой конфигурации отсутствуют. Ствольная коробка оружия оснащается планкой Picatinny rail под установку оптического прицела, а на цевье – кронштейном для установки предобъективной насадки.
Ствольная коробка Т-5000 укладываются в «скелетную» ложу со складным прикладом оригинальной конструкции. Ложа винтовки изготовлена из дюралюминиевого сплава Д16т. Применение этого «авиационного» материала позволило получить высокую жесткость конструкции. Ложа оснащена регулировками щеки и затыльника и механизмом складывания с механическим фиксатором в сложенном положении (изготавливается из стали). Щека и эргономичная рукоять пистолетного типа фрезерованы из капролона (высокопрочный полимер). Лапа отдачи прижимается к опорной поверхности специальным винтом, что положительно влияет на стабильность стрельбы. Конструктивные особенности ложи обеспечивают правильное распределение движения массы винтовки при отдаче (баланс), что практически сводит на нет эффект отдачи даже в крупных калибрах и позволяет стрелку наблюдать мишень в момент и после выстрела. Такое свойство винтовки позволяет вести быструю прицельную стрельбу, значительно сокращая время на возврат винтовки в мишень после выстрела. Калибр, мм 7.62х51
(.308 Winchester) 8.6х70
(.338 Lapua Magnum) Длина в разложенном
состоянии, мм 1230 / 1060 1270 Длина в сложенном
состоянии, мм 980 / 810 1020 Длина ствола, мм 673.1 / 508.0 698.5 Вес без патронов, кг 6.6 / 6.3 7.5 Магазин, кол. патронов 5, 10 5, 10 Практическая дальность
стрельбы, м 800 1500
При укладке ствольной коробки в ложу производится так называемый «гласс-беддинг» (glass-bedding), т.е. изготовление в ложе «постели» под затворную группу из эпоксидного состава с наполнителем (алюминиевый или стальной порошок), благодаря чему обеспечивается очень плотное сопряжение затворной группы и ложи, что существенно повышает стабильность характеристик по кучности стрельбы. В ложе установлена специальная прокладка для стрельбы с рук. Цевье имеет специальную конструкцию для установки сошек (оптимизировано под Harris, но имеет и стандартную антабку). Усилие при складывании приклада составляет около двух килограммов, что обеспечивает нужную жесткость конструкции.
На металлические части оружия возможно нанесение специального керамического покрытия Cerakote - сверхстойкого покрытия для огнестрельного оружия, обеспечивающего высокую износостойкость и улучшающего целый ряд физических показателей.
Тактико-технические характеристики винтовок ORSIS SE Т-5000 позволяют гарантированно поражать цели в любое время дня и ночи, в любых погодных условиях, без предварительных пристрелки и технической подготовки на дистанциях до полутора километров. Винтовка под патрон: 308 Winchester (7,62x51 мм) предназначена для стрельбы на коротких и средних дистанциях, а под патрон 338 Lapua Magnum (8,6x70 мм) для стрельбы на средних и дальних дистанциях. В обоих калибрах винтовки ОРСИС в реальных полевых условиях обеспечивают очень высокую и стабильную кучность стрельбы – менее 0,5 МОА, зачастую – порядка 0,3 МОА и лучше. Практическая дальность стрельбы для винтовок калибра .308 составляет порядка 800 метров, для винтовок калибра .338 – до 1500 метров.
ORSIS SE Т-5000

ORSIS SE Т-5000

Сообщение отредактировал ScorpionS: 12 February 2013 - 16:51

[AndreyP95]

А-50У, новый самолет разведчик. Тут вроде кто-то любит как раз таки воздух и больших птичек) Ролик про Российскую армию, очень нравится мне)

Сообщение отредактировал AndreyP95: 13 February 2013 - 19:46

[GusarRomik]

[corsair]

Поклонники " сталкера" заценят. http://rnd.cnews.ru/...13/02/26/520522 А вообще тема экзоскилетов интересная и перспективная.

Внимание

Данное сообщение содержит URL на сайт вредоносные ссылок. Источник: антивирус Касперского.

Сообщение отредактировал HarryWorner: 14 March 2013 - 09:59

[Atas]

Классные видео!=)
